Почувствуй чёрный!

  • Михаил Сартаков
  • 2 декабря 2011 г.
  • 47734

Речь пойдёт о рецептуре CMYK, заданной вручную, и о настройках генерации чёрного, установленных при изготовлении профилей цветоделения. Если макет позволяет, плашку можно получить не только в результате цветоделения, но и нарисовать четырьмя красками в заданных процентах.

Глубокий чёрный («суперчёрный» или superblack) можно создать по-разному. Рассмотрим, какие варианты более удачные и почему.

Отчего порой нарисовать лучше, чем поделить? Я собрал типичные CMYK-рецептуры «суперчёрного» и поставил их небольшой шкалкой в обычные офсетные тиражи в разных типографиях. Померил, что получилось (кстати, тоже разными приборами), а данные усреднил. Всё отличие этой шкалки от реальных плашек в том, что обычно они большие, полосные, а образцы на шкалке маленькие. Но там, где результаты в печати критично зависят от размера, я остановлюсь на этом отдельно.

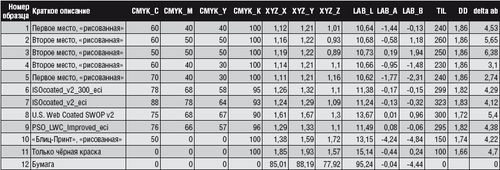

Далее я импортировал данные замеров в табличку Exсel и для наглядности построил график, где одна кривая — величина полученной светлоты L (Lightness) у 11-ти сравниваемых образцов, вторая — их TIL (Total Ink Limit или предельное суммарное количество красок CMYK), третья — отклонение от нейтрали цветовых координат ab (без учёта светлоты L). За нейтраль была принята тиражная бумага. Она нормально отбелена и, как правило, имеет b-координату -4. Если полагаете, что нейтраль должна быть абсолютной, файлик Excel лежит по адресу http://rudtp.pp.ru/pdf/superblack.xls: пересчитайте отклонение от той нейтрали, которую считаете нужной. Четвёртая кривая на графике зеркально повторяет Lightness: это динамический диапазон или контраст, если кому-то удобнее оперировать им, а не светлотой.

Разбор полётов

Начнём с аутсайдеров… На последнем, пятом месте — образец 11 со светлотой L = 15. Это просто 100% чёрный без добавления триадных красок. Мало того, что светлота такой плашки оставляет желать лучшего, она ещё и нетехнологична: на больших раскатах будет заметно горизонтальное и вертикальное полошение, и все пылинки с марашками словно специально соберутся именно в этом месте. Для запечатки однородного чёрного фона такая рецептура как 0-0-0-100 не рекомендуется.

На четвёртом месте разные образцы 8 и 10 со светлотой L = 13. Плашка, рекомендуемая крупной журнальной типографией «Блиц-Принт» (Киев) с рецептурой CMYK 50-0-0-100 (№ 10), вышла очень светлой. Немного циана на чёрной достаточно, чтобы прикрыть марашки, но не хватает для серьёзного повышения контраста оттиска. № 8 — цветоделение «фотошоп по умолчанию», профиль — американский стандарт SWOP, рецептура 75-68-67-90 с TIL = 300. Как мы увидим дальше, в поделённом по-американски чёрном образце есть серьёзные изъяны: высокий TIL, много светлой жёлтой краски, краски CMY неправильно сбалансированы для печати «европейской триадой» и главное — мало самой чёрной краски. Класть много триадных красок в смесь суперчёрного и забыть положить самого чёрного — плохой рецепт для настоящего Superblack. А высокий TIL неизбежно приведёт к тому, что печатник убавит подачу всех красок до нижней границы своих норм во избежание отмара и других неприятностей, и большая плашка SWOP (а не мой маленький тестовый образец) будет реально ещё на пару единиц выше по светлоте и переместится на пятое место. Стало быть, рецептуру 75-68-67-90 деления чёрного «фотошопом по умолчанию» не рекомендую. Помимо слабого чёрного, она вообще не подходит для красок с колористикой европейской триады, используемых в Европе и России.

Третье место делят образцы 6, 7 и 9 со светлотой L = 11. Все три получены в результате релативного цветоделения, а не составлением рецептуры вручную. 6-й образец 78-68-58-95 с TIL = 299 — заслуженно популярный профиль ISOcoated_v2_300_eci (fogra39). 7-й и 9-й — профили ISOcoated_v2_eci (fogra39, 88-78-64-93, TIL=323) и PSO_LWC_Improved_eci (fogra45, 76-66-57-96, TIL=295). Самый высокий в тесте TIL = 323 не вывел чёрную плашку № 7 в лидеры даже на маленьком образце. Тем более плохо будет смотреться плашка с завышенным TIL на большом раскате с немного заниженной подачей краски. Большой TIL при цветоделении — это ещё и много жёлтой краски, а как известно, жёлтый — враг чёрного. Жёлтый полупрозрачный и светлый печатается последним, лежит поверх чёрного и других красок и осветляет их. Жёлтый нужен для нейтральности баланса (суперчёрная плашка вообще без жёлтого будет несколько фиолетовой), но он совсем не добавляет черноты суперчёрному, а наоборот. Поэтому обращу особое внимание, что при построении всех трёх популярных профилей, по которыми были поделены образцы, программой-профилировщиком было осуществлено мягкое форсирование анти-UCA жёлтой краски в глубоких нейтральных тенях (UCA — Under Color Addition или добавление цветных красок под чёрную). Алгоритм UCA служит для увеличения локальных контрастов при высоких TIL > 300. Анти-UCA — обратный процесс, вычитание из-под чёрного, работает на любых TIL и служит той же цели — увеличению локальных контрастов в тенях. Анти-UCA жёлтого в балансе — не строго регламентированное действо. Не все программы-профилировщики его делают (например, № 8: в профиле U.S. Web Coated SWOP v2 от Adobe анти-UCA жёлтого нет, как и в других профайлах от Adobe), однако в обоих профилях ISOcoated_v2 и в профиле PSO_LWC_Improved сделано именно так: жёлтый из-под чёрного вычитается.

Форсировать анти-UCA жёлтой краски в профиле в большинстве случаев можно смелее. Об этом чуть ниже: такой приём снижает и TIL, и светлоту чёрного, а контраст (динамический диапазон) оттиска растёт при той же бумаге и красках. А инверсия жёлтого не разрушает локальных контрастов в тенях, но усиливает: прозрачность осветляющего жёлтого усиливается при его уменьшении и светлота тёмных красок под ним снижается. А тоновая разделка от нейтрали к оттенку «воронье крыло» визуально дополняет яркостную. Поведение локальных контрастов в тенях в зависимости от разных UCA, TIL и BIL (Black Ink Limit, ограничение чёрной краски) — отдельная большая тема, которую я подробно раскрою в следующей статье по результатам новой тестовой печати в разных типографиях.

На второе место со светлотой L = 11 я поставлю плашки 2, 3 и 4. Почему не близкие им по яркости 1 и 5? Рецептура типичной плашки 3 с одинаковыми процентами красок CMY 50-50-50-100 далека от нейтрали. Она хоть и получилась приличной по светлоте, однако это, скорее, не чёрный, а коричнево-чёрный цвет. Смотрится не ахти… Часто встречаемая плашка 60-50-50-100 уже лучше по светлоте, но тоже не нейтральная, тёплая. Общеизвестно, что хорошие типографии стараются удерживать баланс в нейтрали и для печати красками европейской триады характерно балансовое соотношение процентов красок CMY как 1:0,8:0,8. Это соотношение типично для всей нейтрали от светов до теней. Например, смесь CMY 50:40:40 должна в хорошей сбалансированной печати быть одинаковой по цветовому тону с полутоном чёрной краски. Но 1:0,8:0,8 — это для CMY совсем без чёрного.

Когда мы печатаем нашу триаду поверх чёрного, а не поверх чистой бумаги (чёрный в триадном офсете всегда печатается первым), в действие активно вступает красковосприятие (trapping) — эффективность наложения одной краски поверх другой. И эта эффективность далеко не стопроцентная. Поверх 100% чёрного соотношение в нейтральном балансе CMY устанавливается приблизительно как 1:0,7:0,7. Поведение голубой краски меняется: то она ложилась просто на сухую бумагу, а теперь — на сырую чёрную краску. Голубой краски переходит на оттиск меньше, и её количество в процентах надо поднимать. Для пурпурной и жёлтой красок красковосприятие почти не меняется, поскольку и в балансовом наложении без чёрного они печатались не по бумаге, а по полутонам голубой краски. Иными словами, поверх чёрного нейтралью будет не CMY 50-40-40, а CMY приблизительно 57-40-40. И плашка 4 (60-40-30-100) с рекордно низким для нашего теста TIL = 230 вышла на второе место не случайно. В ней используется соотношение 1:0,7:0,7 плюс 10% анти-UCA жёлтой краски, она немного холодная по абсолютному оттенку, но низкая по светлоте и смотрится великолепно. Чёрный «воронье крыло», что на жёлтых, что на синих сортах бумаги, смотрится куда шикарнее тёмно-коричневого.

Я знаю много специалистов-цветокорректоров, которые предпочитают делиться дополнительно модифицированными профилями с сильно форсированной анти-UCA жёлтой краски: холодный рисующий чёрный по тёплому полутону резко поднимает визуальный контраст изображения. За исключением тех нечастых случаев, когда сильная анти-UCA жёлтой краски нарушает целостность изображения (например, синеватые тени на тёмно-коричневом предмете будут «чужими»), приём «тёплые света — холодные тени» работает отлично. И, как мы выяснили, не только визуально и на контрасте оттенков, но и на контрасте яркостей: измеренная светлота L действительно снижается при форсировании анти-UCA жёлтой краски.

Первое место со светлотой L = 10,6 делят рисованные плашки 1 и 5 с TIL = 240. Последняя (70-40-30-100) выглядит по оттенку, как и плашка 4 — «воронье крыло». Но по тоновому отклонению (красная кривая на графике) заметно, что оттенок приближен к оттенку тиражной бумаги: строго колориметрически выходит, что 5-й отклоняется от бумаги меньше всех. По абсолюту он не нейтрален, но баланс полутонов в печати мы тоже держим не по абсолюту: на жёлтой бумаге абсолютный баланс полутонов будет визуально синить, на синей — желтить. Небольшое увеличение TIL (240) всего на 10 единиц относительно плашки 4 только за счёт голубой краски обоснованно дало уменьшение светлоты.

Плашка 1 (60-40-40-100) также справедливо попала в лидеры. Она одна из самых низких по светлоте, имеет абсолютный нейтральный баланс (смотрится нейтрально и на синей, и на жёлтой бумаге), обладает низким TIL = 240, что весьма существенно для технологичности больших раскатов в офсете. Как видно из графика, отнюдь не высокий TIL, а лишь продуманная рецептура позволила плашке 60-40-40-100 вырваться на первое место по светлоте при высокой степени ахроматичности на разных по оттенку бумагах.

У образцов, вышедших на первое место, только один недостаток — они не могут быть получены в результате привычного цветоделения. Очень тёмные и просто тёмные насыщенные цвета неизбежно будут вырождаться при цветоделении профилем с TIL = 240 и ниже; цветовой охват подобных профилей, если их построить и применить, будет «зарезан» в тенях. Необходимый и достаточный TIL для полноценного цветового охвата теоретически должен быть 300, хотя можно и на пару десятков меньше: на практике не встречаются высокохроматичные 200% бинары, залитые 100% чёрной краски, типа 100-0-100-100.

Четыре правила суперчёрного

Попробую сформулировать некоторые правила, которыми можно руководствоваться при подборе рецептуры суперчёрного.

1. Оттенок. Если нужна нейтраль, ахроматичный чёрный, то соотношение красок CMY поверх 100% чёрной заливки должно быть приблизительно 1:0,7:0,7, а не 1:0,8:0,8, как для триады без чёрного. И уж тем более не 1:0,9:0,9, как в балансе суперчёрного по американскому стандарту SWOP.

2. Жёлтой краски должно быть поменьше, она враг суперчёрного. Если не принципиально отклониться от нейтрали в цвет «воронье крыло», жёлтую всегда лучше прибрать: светлота такой плашки снизится, динамический диапазон оттиска вырастет. В глянцевом журнале на контрасте с тёплыми телесными оттенками плашка «воронье крыло» 70-40-30-100 с низкой светлотой смотрится гораздо благороднее, чем коричневая плашка типа 50-50-50-100.

3. TIL не обязательно должен быть высоким. Чем он выше и чем больше площадь запечатки, тем сильнее печатник сбавит подачу красок, и плашка получится светлее, чем хотелось бы. Кроме того, по нашему тесту вышло, что плашки с высоким TIL, даже при очень хорошем накате краски, отнюдь не рекордсмены по уровню светлоты даже на маленьких образцах. На больших раскатах они проигрывают в офсете ещё сильнее, чем на маленькой тестовой шкалке. А разница между TIL = 300 и TIL = 330 в пользу второго по уровню светлоты порой заметна только на экране. В реальной печати мы часто получаем картину с точностью до наоборот: вместо повышенной «пластики» и хороших локальных контрастов в глубоких тенях — залипшие и не «глубокие» тени при завышенном TIL. На моей памяти была отпечатана плашка с TIL = 400, чудом проскочившая два префлайта — в препрессе и типографии; рулонному офсету с горячей сушкой (heatset) и такое не страшно. Плашка на оттиске была просто коричневая. Также проверено на тестовом оттиске, что кривая уровней светлоты плашек суперчёрного в нашем графике меняется в случае слабого наката чёрной краски при печати с большим отклонением от стандарта (ΔL = 5 и более). При нестандартной, завышенной светлоте L чёрной краски, триадные CMY начинают играть большую роль в светлоте суперчёрного. Образцы с высоким TIL и низким BIL догоняют и даже опережают победителей нашего теста. Разумеется, лишь в относительном сравнении: в абсолютном L таких образцов не дотягивает несколько единиц до значений на рис. 1.

Светлота, динамический диапазон, TIL и тоновое отклонение

4. Чем больше чёрной краски в суперчёрном, тем лучше. Однако BIL = 100 требует дополнительного пояснения. В офсете часто в составе изображений чёрный 95–98% и чёрный 100% под триадными красками практически не контрастируют друг с другом (на 100% плашке красковосприятие последующих красок хуже, чем на 95–98%). Чтобы относительный контраст сохранялся в самых глубоких тенях («разделка» в тенях), в профилях цветоделения часто устанавливают BIL 95–98. Но для плашки, создаваемой отдельно от цветоделения, можно смело задавать вручную 100% чёрного.

Существует мнение, что и на плашке в офсете точка должна быть открыта для увлажнения и плашку желательно задавать не 100, а 95–98%. Я не согласен: неоднократно наблюдал паразитные эффекты на листовых и рулонных машинах, связанные с открытой точкой на большой чёрной плашке.

Во-первых, весьма заметно шаблонирование: растровая плашка типа 95% шаблонирует куда сильнее, чем плашка 100%. Если в дизайне плашка расположена квадратной буквой О, то горизонтальные суперчёрные перекладинки будут отличаться от вертикальных заметнее на 95%, чем на 100% чёрного.

Во-вторых, если по плашке идёт вывороткой шрифт, особенно с засечками, то по плашке 95–98% он часто закатывается краской с краёв («засаливание»). Печатник кладёт много краски на плашку, чтобы получить не серый, а глубокий чёрный. Мелкие пробельные элементы 2–5% начинают затягиваться или «засаливаться» краской, вместе с ними она затекает и на края букв. На 100% плашке такого не происходит. Оба эффекта я проверял неоднократно на одном и том же кочующем из журнала в журнал макете: чёрная плашка буквой Г с текстом и картинкой в правом нижнем углу. Печатали и так, и эдак, а я наблюдал и делал выводы. Если в глубокой печати пробельные элементы на 100% плашках всё равно присутствуют в виде сетки или опорных точек, то в офсете обычно можно печатать настоящую 100% плашку без открытой точки, даже без самых мелких пробельных элементов на сколь угодно большой площади.

По графику видно, что рецептуры с открытой точкой в чёрном показали результаты по светлоте хуже, чем со 100% чёрной краской.

Четвёртое правило, возможно, самое важное: в суперчёрном, прежде всего, должен быть сам чёрный по максимуму, триада лишь дополняет эффект понижения светлоты чёрного и повышения контраста (динамического диапазона) оттиска. Не случайно американское цветоделение SWOP 75-68-67-90 заняло предпоследнее место по уровню светлоты: в ней TIL хоть и высокий, но мало чёрной краски. Рецептура 100-100-100-0 вообще без чёрного также не вышла бы в лидеры, я не внёс её в тест как заведомо вздорную, хотя встречал и такую рецептуру. У одного знакомого редактора был назначен отдельный цвет в шаблоне вёрстки: мелкие шрифты с засечками она оформляла стилем 100-100-100-0. Не шучу. Я даже отдельное правило написал для префлайта, где именно эта рецептура для шрифтов принудительно заменялась на 0-0-0-100, а PitStop Server исправно правило отрабатывал перед отправкой файлов в типографию. Этот курьёз и другие встреченные рецепты суперчёрного на плашках, разумного объяснения которым я не нашёл, и натолкнули на мысль написать этот текст.

Правила составления CMYK-рецептуры суперчёрного были бы иными при ином порядке наложения красок. В офсете в стародавние времена жёлтая печаталась первой, тогда она ещё была непрозрачной. В случае, если бы сегодня жёлтая в триадном офсете ложилась первой, она бы не осветляла чёрную и нетехнологичный завышенный TIL на большой рисованной чёрной плашке был бы оправдан, как он оправдан в глубокой печати. Но в современном триадном офсете, описанном стандартом, жёлтая полупрозрачная и всегда последняя, а чёрная — кроющая и всегда первая.


Об авторе: Михаил Сартаков, главный технолог «Ова-ПреПресс», автор некоммерческого интернет-проекта rudtp.pp.ru.



Автор благодарит за помощь в проведении офсетной тестовой печати Игоря Щёголева и типографию «Алмаз-Пресс» (Москва), Андрея Окунева и типографию «Артикул» (Екатеринбург).


О контекстном цветоделении

Модифицированные профили цветоделения требуют небольшого комментария: не всегда можно «нарисовать» чёрную плашку напрямую процентами красок, бывает необходимо её поделить вместе с полутоновым изображением. Хорошие профили цветоделения, доступные для свободного скачивания на сайте European Color Initiative (eci.org), построены, конечно, не в Photoshop, а в специализированной программе от Heidelberg — Color Toolbox (ранее PrintOpen). Они универсальные, но плохо подходят для специальных задач. Вроде, они и для всего, и ни для чего конкретно — ни рыба ни мясо, уравниловка. Например, профилями от eci.org очень плохо, с точки зрения технологичности и стабильности печати, делить ахроматичные и монохромные изображения, особенно в светах. Серый желательно печатать смесью с преобладанием полутонов чёрной краски, а не смесью триадных красок без чёрного. «Тяжёлый» чёрный с ранним (нулевым) стартом обеспечивает и нейтральность, и стабильность. Однако профили от ECI вообще не добавляют ни процентика чёрной краски даже в абсолютно нейтральные света. Подобное цветоделение хорошо для телесных оттенков (для них будет лучше ещё более «поздний старт» чёрного, чем у ECI), но крайне плохо для нейтрали — её становится сложно удержать в печати.

Если у читателей есть желание попробовать профили цветоделения, колориметрически идентичные профилям от eci.org, но с дополнительно форсированной анти-UCA жёлтой краски в глубоких нейтральных тенях, повышающей локальные контрасты в тенях, профили с тяжёлой GCR-генерацией чёрного для цветоделения ахроматичных и монохромных изображений и противоположные им профили со скелетной генерацией, идеальной для телесных, можно скачать по адресу: rudtp.pp.ru/profiles/.

Каждый профиль снабжен комментарием, для цветоделения каких изображений лучше всего подходит. С некоторыми оговорками, которые также выходят за рамки этой статьи, я выступаю за контекстное цветоделение и практикую его, но ограниченный набор профилей от ECI не даёт возможности полноценно использовать разную генерацию чёрного для разных задач.
