Источники дополнительной прибыли в газетной печати *

Теги: Печать Офсетная Общее Publish

Инновационные газетные издания приносят доходы и захватывают аудиторию. Часть 2 (начало в Publish № 2, 2007).

Инновационные газетные издания приносят доходы и захватывают аудиторию.
Часть 2 (начало в Publish ? 2, 2007)

УФ-технология

Традиционные УФ-системы

Процесс отверждения основан на добавлении в краску фотоинициатора, реагирующего на определённые длину волны и интенсивность УФ-излучения. Воздействуя на запечатываемый материал, оно запускает химическую реакцию фотоинициаторов и прочих компонентов. В результате краска практически мгновенно отверждается. Катализирующее воздействие УФ-лучей и фотоинициатора вызывает реакцию связующих веществ краски, образующих сухую красочную плёнку.

Из установленных в мире 60 000 систем УФ-отверждения 30% используются в узкорулонной флексопечати, 30% — в узкорулонном офсете, 20% — в листовом, 20% — для печати и отделки иными способами (шелкография, лакирование). Недавно системы начали устанавливать и на газетные машины одинарной ширины (в основном в США). Системы отличаются компактностью: лампы монтируют по обе стороны ленты, вдоль неё или поперёк. Капиталовложения относительно низкие, но краски стоят дорого, ограничивают скорость печати и производительность.

Инертные УФ-системы

Последняя инновация Adphos-Eltosch и Eltex повышает производительность за счёт инертного газа и генерирования ионов, чтобы снять тормозящий отверждение кислородный барьер на поверхности бумаги. Установка-прототип показала результат в 10 м/с для односторонней печати на газетной машине двойной ширины. По словам разработчиков, система на 35% снижает энергозатраты ламп, на 80% уменьшает теплоотдачу, сокращает отходы и улучшает глянец по сравнению с традиционной УФ-технологией. Потребление азота снижено до 90%. Первое пилотное устройство установят в 2007 г. в печатной секции машины MAN Roland Colorman для австрийского издательства Herold.

Гибридные УФ-краски

Объединяют преимущества традиционных и УФ-красок, используются в сотнях типографий офсетной листовой печати. Дороже традиционных и хуже очищаются. Первая гибридная краска Sun Chemical Hybrite — смесь свободнорадикальных и традиционных красочных компонентов. Гибридных УФ-красок для газетной печати пока нет. Если они появятся, будут основаны на УФ-технологии, дополненной традиционными масляными компонентами.

УФ на машинах газетной печати

США переживают мини-бум на УФ-сушки для одинарных газетных машин с валами одинарного диаметра, при макс. скорости до 5 м/с печатающих в основном на мелованной бумаге. Анализ показывает, что все 7 установивших оборудование типографий печатают рекламные вложения и прочие полукоммерческие заказы, а на газеты приходится до 20% продукции. Средняя скорость 3-4,5 м/с. Шесть машин работают в комбинированном режиме, переключаясь с традиционной на УФ-печать, одна печатает исключительно УФ-технологией.


В закрытой УФ-камере кислород заменяется инертным газом. Три электронные пушки Eltex в системе Adphos-Eltosch разрывают воздушную подушку на границе с материалом, чтобы удалить кислород с поверхности бумаги/краски. Результат — 35% снижение мощности, увеличенный глянец и сокращение потерь тепла  Пока ни одна из анализируемых типографий США не достигла показателя в 5 м/с. При работе в комбинируемом режиме машины печатают УФ-способом 5–35% продукции, остальное — обычными красками. Одна машина печатает исключительно по УФ-технологии. Источник: Sun Chemical

В Trader Publishing последовали американской тенденции оснащать одинарные машины с валами одинарного диаметра 4-этажными башнями с системами УФ-сушки. Компания переходит на УФ, пытаясь снизить затратность машин с сушкой, на которых раньше печаталась мелованная продукция. Первая печатная УФ-башня уже больше года выдаёт мелованные обложки для собственных журналов плюс вложения. Как рассказал производ-ственный директор Боб Шауп (в интервью Newspapers & Technology Dateline eNewsletter), на укомплектованных УФ-сушками машинах печатаются обложки для изданий национального масштаба, причём их не отличить от продукции рулонных машин с сушкой. Недавно издательство разместило заказ ещё на три УФ-башни для модернизации машин на разных предприятиях.

Системы отверждения электронным излучением

Применяются для рулонной офсетной и глубокой печати картонной упаковки для жидких продуктов, пластика. Энергия для отверждения поступает от мощных излучателей, испускающих свободные электроны, инициирующие образование химических связей в красках. Её достаточно, чтобы отверждать краску сразу с двух сторон бумаги, а собственно отверждение происходит на маленьком участке со скоростью до 25 м/с. В EB-технологии замедляющий отверждение кислород заменяется инертным газом (например, азотом) — новые технологии генерируют его гораздо эффективнее. Мощная электрическая энергия требует соответствующего экранирования машины.

Скорость УФ-печати на газетных машинах

В 1995 г. в рамках исследовательского проекта IFRA «Повышение качества печати за счёт устройств сушки и улучшения бумаги» устройство электронной сушки активно тестировалось на предприятии SID в Лейпциге. Выводы:

«Электронное отверждение максимально повышает качество печати, полностью снимая проблемы с отмарыванием и позволяя перейти на бумагу высокого качества. Анализ подтвердил низкую стоимость установки электронного отверждения по сравнению с сушкой горячим воздухом. С учётом теоретически более высокой скорости рулонной печати электронное отверждение предпочтительнее традиционных УФ-технологий. Проблемы — стоимость специальных красок, их совместимость с традиционными и ограниченные возможности удаления при утилизации запечатанного материала».

Всё это по-прежнему актуально, даже с учётом значительных изменений во всех технологиях сушки. Тесты IFRA-SID проводились на машине со скоростью 2,76 м/с, без разбрызгивания и красочного тумана, часто ограничивающих производительность на более высоких скоростях.

Электронное отверждение — это в 10 раз больше энергии по сравнению с УФ-технологиями (80 эВ вместо 8). Высокая мощность плюс отсутствие фотоинициаторов открывают широкие возможности для улучшения формулы красок в борьбе с разбрызгиванием и красочным туманом, потенциально выше эффективность отверждения.

Теоретически, электронное отверждение оптимально для газетной печати. Его преимущества:

  • Печать без отмарывания на любых носителях.
  • Холодное отверждение, при котором бумага нагревается не больше чем на 2-3 °C, а предварительное запечатывание и перемотка в рулоны становятся проще, чем с УФ. Намотка предварительно отпечатанных рекламных страниц в рулоны была распространена до 80-х (при глубокой печати на качественной бумаге), и для некоторых издательств такой вариант представляет интерес.
  • Стандартная мощность потока — без снижения интенсивности отверждения, как в УФ-лампах.
  • Высыхание краски вне зависимости от оттенка (в отличие от УФ-технологий).
  • Отсутствие предварительного прогрева и гибкая регулировка скорости печати.
  • Отверждаются сразу две стороны полотна одним устройством (в отличие от УФ и сушки горячим воздухом).
  • Меньшая энергозатратность, чем у УФ-печати и термосушки.
  • Отсутствие озона.
  • Мин. уровень техобслуживания: заменяются только катоды, фольга в диафрагмах и кольца. По информации ESI, запасные части обходятся менее чем в 1 евро в пересчёте на час работы.

Пока технология электронного отверждения — не конкурент традиционным краскам (в отличие от УФ и сушки горячим воздухом). Новое поколение недорогих генераторов электронного отверждения EziCure от Energy Sciences — это компактные, облегчённые устройства, подходящие в т. ч. для полиграфии. Низкое напряжение и диафрагмы новой конструкции оптимизируют подачу энергии на материал и гарантируют точную глубину отверждения.

Новые компактные низковольтные генераторы электронного излучения, теоретически, станут оптимальными для газетной печати после разработки красок с достаточно высокой скоростью отверждения.



Особенности эксплуатации УФ- и электронных систем

Отверждаемые излучением краски требуют специальных расходных материалов, модификации печатного и вспомогательного оборудования, имеют ряд особенностей. Но это не смущает тысячи использующих их типографий.

Увлажнение

Удалять краску с не несущих изображение участков печатной формы рекомендуется мягким кислым раствором. При комбинированной печати традиционными и УФ-красками предпочтительнее выбрать единое решение, совместимое с обоими типами красок, поскольку менять увлажняющий раствор при каждой смене тиража непрактично. Ключ к успешной печати — минимальное увлажнение с момента пуска оборудования, поскольку окно между тенением и полошением меньше, чем для традиционных красок.

Контроль температуры красочного аппарата

Раскатные и увлажняющие валики листовых машин охлаждают, чтобы стабилизировать температуру УФ-краски и не допустить тенения. Аналогичные устройства не помешают и в машинах рулонного офсета.

Системы подачи краски

УФ-краски сложно прокачивать, поскольку они более тиксотропны и обладают меньшей текучестью, по сравнению с масляными составами. Дополнительное давление насоса генерирует тепло, что может спровоцировать частичное отверждение («тёмное отверждение») в трубах. Для отверждаемых излучением красок подходят только поршневые наносы из нержавеющей стали, расположенные в непосредственной близости от машины. Сальники и уплотнители должны быть совместимыми с УФ- и электронными красками. Избегайте труб с содержанием свинца, инициирующих процесс отверждения. УФ-составы не относятся к самосмазочным, а подшипники в красочных насосах необходимы тефлоновые. УФ-краски не засыхают в печатной секции, но из-за высокой вязкости лучше предусмотреть дукторную мешалку.

Хранение красок

УФ-краски требовательнее обычных к условиям хранения. Воздействие тепла, солнечного или флуоресцентного света, окислителей может инициировать «самоотверждение».

Комбинированный техпроцесс

Основной вопрос — печатать исключительно по УФ-технологии или переключаться между традиционными и УФ-красками (комбинированный техпроцесс, распространённый в листовой печати)? Каждый режим требует собственных чехлов для валиков, офсетных полотен и смывочных растворов. При комбинированном производстве важна тщательная очистка (полотна, красочные аппараты, красочные и увлажняющие валики) при каждой смене красок, поскольку малейшие остатки растворителя от традиционных красок и смывок тормозят отверждение УФ-составов. Автоматические системы очистки красочных аппаратов с УФ работают не лучшим образом, а очистка вручную отнимает время и увеличивает затраты. Из-за высокой вязкости УФ-красок и риска «тёмного отверждения» системы типа twin rail неэффективны, и красочные ящики приходится очищать вручную (предпочтительнее иметь сменные). Для масляных и УФ-красок требуются разные смывочные растворы, следовательно, автоматизированная смывка будет действовать лишь для одного вида красок, а второй придётся смывать вручную. Альтернатива — система подачи второго смывочного раствора. По сравнению с этим, переход с красок для печати с сушкой на краски без неё достаточно прост, а составы электронного отверждения в комбинированном производстве не применяются.

Валики и полотна

Чехлы для валиков и поверхность офсетных полотен — композитные материалы, взаимодействующие с химическими веществами и жидкостями, которые они переносят. От них требуется совместимость с краской, лаком и чистящими веществами — иначе полотна и валики разбухнут, качество печати резко упадёт, и их придётся менять. Чехлы для валиков, офсетные полотна и смывки для чистой и комбинированной УФ-печати различаются. При постоянном применении красок УФ- и электронного отверждения рекомендованы валики с EPDM-покрытием, при переключении с традиционных на УФ-краски — из гидрированного нитрилкаучука. Обратите внимание: широкий ассортимент композитных материалов для смешанной печати предназначен исключительно для листовых машин. Материалы должны быть разработаны специально для рулонного офсетного оборудования с высокими скоростями в зоне контакта, характерными для коммерческих машин с сушкой. Такие материалы предлагает Boettcher — при печати традиционными красками они не требуют «разогрева». Практика показывает, что офсетные полотна для УФ-печати нужно чаще смывать, а служат они меньше.

Смывочные растворы

Должны быть совместимыми с краской, материалом валиков и покрытием офсетных полотен, иначе рабочие поверхности испортятся.

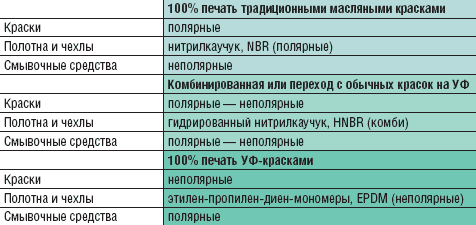

Полотна, валики и смывочные средства должны соответствовать применяемым краскам — для чистой УФ-печати и комбинированного производства с УФ- и традиционными составами потребуются разные расходные материалы. Источник: PrintCity UV Sheetfed UV Best Practice Guide (Советы по листовой УФ-печати/Reeves)

Дополнительная очистка

Даже небольшого количества растворителя, смывки, масла, жира или обычной краски достаточно, чтобы испортить УФ-краску, поэтому к очистке следует относиться со всей серьёзностью. УФ-краски склонны к образованию тумана, поэтому важно регулярно очищать лампы, предотвращая снижение эффективности отверждения. Частой очистки требуют сама печатная машина и соседние с ней участки: разлитая УФ-краска не твердеет и представляет опасность на проходах.

Растискивание

Растискивание в УФ-печати выше по сравнению с традиционными красками, но компенсируется однократной коррекцией за счёт калибровочных кривых плейтсеттера.

Печатные формы

Не все типы пластин подходят для отверждаемых излучением красок — консультируйтесь с поставщиком.

Выделение озона

Удаление даже минимального количества озона с рабочих мест — законодательное требование. УФ-лампы комплектуются системами вытяжки, требующими технического обслуживания. Озон легко распознать, и такие проверки рекомендуется проводить регулярно. Отверждаемые излучением краски не содержат летучих органических соединений, поэтому не попадают в категорию загрязнителей воздуха, хотя в некоторых городах США начинают регулировать выбросы озона, поэтому со временем может потребоваться каталитическая установка для его расщепления (при электронном отверждении озон не генерируется).

Прочие системы очистки

Тестовая печать по технологии VAPoN на предприятии DELO (Словения), на машинах MAN Roland Colorman и Uniset. Представитель IFRA Энди Уильямс (в центре) контролировал тестирование, ставшее частью проекта по стандартизации параметров полукоммерческой печати. Печать с сушкой выполнялась на MAN Roland Uniset.

Необходимо избегать образования красочного тумана или сводить к минимуму, поскольку он негативно сказывается на здоровье сотрудников, чистоте рабочего цеха и гигиене. Высокоскоростные машины оснащаются каплеулавливающими системами. Сократят разбрызгивание оптимальное печатное давление на валиках, печатных формах и офсетных цилиндрах, контроль температуры в печатной машине, эффективная вытяжка и общая вентиляция. Инерционные системы для электронной и УФ-печати требуют дополнительной вытяжки, чтобы газы не просачивались на рабочее место.

УФ-лампы

Со временем мощность ламп падает — средний срок службы 1-1,5 тыс. ч. Выделяемая ими энергия на 60% — ИК-излучение, на 25% — УФ-лучи, на 15% — видимый свет. Температура на поверхности лампы приближается к 800 °C, что требует охлаждения и отвода избыточного тепла от машины. Колебания УФ-мощности подразумевают адекватное энергоснабжение. На высоких скоростях потребление энергии многократно возрастает, увеличивая риск полошения при пульсации, что может потребовать специальных систем регулировки ламп.

Здоровье и безопасность

Защитная одежда и соблюдение техники безопасности — обязательные условия на рабочих местах. Работа с отверждаемыми излучением продуктами ничем не отличается от печати масляными и водными красками при условии соблюдения высоких стандартов гигиены и правил труда. Избегайте неоправданного контакта с УФ-составами. При продолжительном воздействии и несоблюдении техники безопасности неотверждённые УФ-материалы раздражают глаза. Обязательно знакомьтесь с инструкциями производителя по технике безопасности и тщательно им следуйте. УФ-продукты состоят из хорошо изученных ингредиентов. Риск кожных раздражений при воздействии неотверждённых УФ-компонентов минимален, в исключительных случаях наблюдается повышенная чувствительность. В мире используются тысячи УФ-продуктов, и до сих пор особых проблем не было. Соблюдение правил труда в печатном цехе предотвратит повышенную чувствительность к УФ-составам и дерматиты от масляных красок.

Сравнительные результаты VAPoN-технологий

?Optimised Sheetfed UV? (Оптимизация листовой УФ-печати) от PrintCity?— наиболее полное общее руководство, значительная часть которого относится и к рулонному офсету. Издание можно приобрести у партнёров проекта?— Adphos-Eltosch, MAN Roland, Reeves, Sappi, Sun Chemical, UPM и Westland (4 компании?— основные соавторы данного отчёта VAPoN)Обзор выявляет сильные и слабые стороны каждого печатного процесса. Стабильность современного производства — это, в первую очередь, скорость печати. Новая инертная УФ-технология и разработка соответствующих красочных систем должны поднять скорость печати отверждаемыми излучением красками, но маловероятно, что в обозримом будущем по производительности они составят конкуренцию печати с сушкой. При этом для более медленных машин одинарной ширины скорости УФ-печати вполне достаточно. Газетные типографии США утверждают, что глянец при УФ-печати на аналогичной бумаге ниже по сравнению с печатью с сушкой. Это мнение разделяют не все, и оно требует подтверждения.

VAPoN и полукоммерческая печать

Полукоммерческая печать существует больше 30 лет. Согласно определению IFRA и PrintCity, это «печать на укомплектованной сушкой газетной машине». Как подразумевает название, технология используется для печати коммерческих заказов низкого и среднего качества — журналов, каталогов, отчасти газет. VAPoN не отказывается от приёмов полукоммерческой печати, фокусируясь на их применении в газетном производстве, бизнес-возможностях для печати рекламы и вставок.

PrintCity в сотрудничестве с IFRA разрабатывает и контролирует тестирование образцов VAPoN. Это часть проекта IFRA, выявляющего потребность в отдельных стандартах для полукоммерческой печати.


© Copyright PrintCity GmbH + Co. KG. 2007, all rights reserved. ‘PrintCity’, логотип PrintCity, ‘Webline’ и ‘VAPoNTM’ — торговые марки PrintCity GmbH + Co. KG. www.printcity.de.

* Сокращённый вариант отчёта PrintCity по проекту VAPoN (Value Added Printing of Newspapers — Источники дополнительной прибыли в газетной печати). Уникальный межотраслевой проект объединил производственный и деловой опыт индустрии. Анализ технико-экономических факторов поможет осознанно планировать инвестиции, выявить потенциал повышения дохода, получить конкурентные преимущества на издательском рынке.

Спонсоры проекта

Adphos-Eltosch — УФ-отверждение
Megtec — сушка
MAN Roland — печать
Sun Chemical — краски
UPM — бумага

Участники

Boettcher — валики
ESI — электронное отверждение
Eurografica — экономика
MacDermid & Reeves — офсетные полотна
Ifra и Университет г. Суонси


Таблица
