ВЫСОКАЯ ПЕЧАТЬ: борьба с конкурентами

  • Дмитрий Филонов
  • 5 декабря 2008 г.
  • 10041







На европейском и, соответственно, российском рынках машин высокой печати сложилась неоднозначная ситуация. Ряд моделей снимается с производства (Gallus), а дистрибьюторы отказываются от продаж техники (KPG), заявляя о нерентабельности направления. Как утверждают разработчики, причина — возросшие возможности флексопечати, вытесняющей с рынка высокую, составляя ей равноценную конкуренцию.

А производители из азиатских стран, наоборот, стараются выйти на российский рынок. По словам руководителя направления высокой печати компании «Вариант» Олега Властовского, «в Европе флексография всегда имела преимущество над высокой печатью, в Азии позиции последней сильнее. В итоге, многие европейские компании вкладывают большие средства в развитие флексографского оборудования. Азиатский же рынок стабилен и никакого спада в производстве машин высокой печати не наблюдается».

Но факт остаётся фактом. Значительная часть машин высокой печати представлена на рынке вторичного и восстановленного оборудования. Леонид Кантарчян, региональный представитель Heidelberg, занимавшейся продажей машин Gallus, подчёркивает: «Несмотря на прекращение выпуска машин, все владельцы нашего оборудования будут в полной мере получать техническую поддержку». Что даёт повод серьёзно задуматься о покупке восстановленного оборудования фирмы.

В обзоре представлены машины высокой печати следующих производителей: Bang Sung, Codimag, CDS Ita-lia, Gallus, KPG, Lintec, Labelmen, Orthotec, Shanghai Machinery, Taiyo
, Hong Fat, Hyun Trading, Zonten. Их можно разделить на машины начального (BS4025, BS 4527, BS 4531 от Bang Sung, Hong Fat, HD-4530 LM от N">Hyun Tra-ding, YTP 460C от Shanghai Machinery, CN2033DL, CN250DL, CN2850DL от Orthotec) и высшего уровней (BSR30 и Artline300 от Bang Sung, CDS Italia, Codimag, Gallus, Dolphin-300 6PU6HL и HYP-270 от Hyun Trading, KPG, Lintec, Labelmen PW260/460R, Zonten, SHYM-7B от Shanghai Machinery, CNC3022/FD5 от Orthotec, Taiyo). Первые — сравнительно небольшие и простые в управлении станки, чья стоимость не превышает 100 тыс. долл. Вторые — как правило, ротационные и полуротационные машины, с большим количеством дополнительных функций и возможностью более точной настройки параметров печати. Цена на них редко опускается ниже 400 тыс. долл., порой доходя до 600 тыс.

От плоскости к планетам

В типографии Высокая печать — один из древнейших способов нанесения изображения на материал. Суть процесса — перенос краски с формы, на которой печатные элементы расположены выше пробельных. Первые подобные станки из дерева появились в середине XVII в. В середине XIX были изобретены тигельные и рулонные машины. О технологическом уровне современных сервоприводных машин высокой печати речь пойдёт в настоящем обзоре.

Машины высокой печати по типу построения делятся на 5 групп: линейные (секционные), планетарные, ярусные, ярусно-секционные, моноблочные. У каждой свои преимущества. У линейных (секционных) — гибкость конфигурации, позволяющая комбинировать секции, создавать индивидуальные решения для каждого производства. К таковым относится техника BSR30 и Artline300 от Bang Sung, Codimag, Lintec, Orthotec, Zonten и Hyan Trading. У планетарных — точная система проводки полотна, исключающая растяжение тонкого материала, располагающегося на поверхности центрального барабана: машины CDS Italia, KPG (кроме Euro Super), PW-260R и PW-460R от Labelmen, SHYM-7B от Shanghai Machinery, Taiyo.

Ярусные (Euro Super от KPG и HYP-270 от Hyun Trading) имеют один печатный цилиндр на две печатные секции, расположенные друг над другом относительно станины; конструкция позволяет запечатывать две стороны материала одновременно.

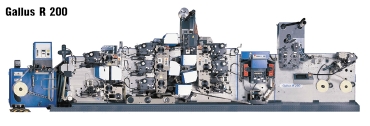

Ярусно-секционные (Gallus R 200) совмещают особенности двух типов: все расположенные вокруг базовой станины печатные секции оснащены собственными печатными цилиндрами. Впечатляющий конструктивный симбиоз реализован в BockletLabel от KPG, имеющей секции планетарного и ярусного построения.

Моноблочными производители обычно называют небольшие недорогие и простые модели: машины Bang Sung (серия BS), Labelmen (PWV-270D/DLH, PW-180D/DL/DLH), Hong Fat, Hyun Trading (HD-4530LM и HF-D45S), YTP 460C от Shanghai Machinery, Orthotec (CN2033DL, CN250DL, CN2850DL).

Классифицируется оборудование и по типу печатного механизма: тигельный, ротационный и полуротационный. Первый, в свою очередь, может работать по принципу параллельного и углового смыкания двух плит: талера и тигеля. На талере крепится печатная форма, тигель прижимает полотно к форме. Механизм характерен для всех моноблочных машин. Главная особенность тигельных агрегатов — определяемая красочностью длина печати (раппорт). Причина кроется в валиках красочного аппарата, которые имеют продольное деление на секции, соответствующие числу красок, наносимых на материал.

Ротационные машины — самый скоростной вид данного оборудования. Форма в них крепится на цилиндр, а полотно подаётся непрерывно. Так устроены планетарные и линейные агрегаты CDS Italia, Gallus, Labelmen, SHYM-7B от Shanghai Machinery, KPG, Taiyo. Изменение длины печати, к сожалению, дискретное: её шаг равен шагу зубчатого зацепления приводного колеса (в большинстве машин — 1/8 дюйма или 3,175 мм).

Проблема дискретного шага решается в т. н. полуротационных машинах, когда запечатываемый материал подаётся дискретно (в т. н. старт-стопном режиме). Во время оборота формного цилиндра полотно совершает возвратно-поступательные движения: когда не соприкасается с печатной формой, закреплённой в нижней части цилиндра, возвращается к начальной позиции печати. Главное преимущество конструкции — плавное изменения шага печати в Labelmen PW-180, PWV-170, Dolphin-300 6PU6HL и HYP-270 от Hyun Trading.

Частая практика — установка внешних модулей намотки и размотки. Натяжение полотна в данном случае регулируется с помощью валиков на внешнем устройствеВ гибридных BSR30 и Artline300 от Bang Sung, Codimag, Lintec и Orthotec CNC3022/FD5 с непрерывно-дискретной подачей полотна действуют обе схемы. В управляющем контроллере задаётся число зубьев шестерни формного вала. Если оно равно максимальному, машина работает в ротационном режиме; в противном случае — в полуротационном.

Самый эффективный способ борьбы с дискретным шагом печати в ротационных машинах — установка сервоприводов на формные валы. Благодаря им можно изменять размер этикетки с высокой точностью (как правило, не менее 0,1 мм). Функция доступна для владельцев техники Codimag, LPM-300 IT и LPM-300 ITP от Lintec, Dolphin-300 6PU6HL и HYP-270 от Hyun Trading. В силу конструкционных особенностей, плавное изменение шага печати легко реализуется в тигельных машинах. Скорость работы машин с различными печатными механизмами измеряется по-разному. Для тигельных и полуротационных — в циклах в час, для ротационных — в метрах в минуту. Самая скоростная тигельная машина в обзоре Orthotec CN2033DL (от 12 000 цикл./ч), самые быстрые полуротационные — Lintec (14 400 цикл./ч.) и Artline300 от Bang Sung (18 000 цикл./ч), ротационные — KPG (150 м/мин).

Своя ниша

Традиционные преимущества высокой печати — более качественное воспроизведение детализированных изображений за счёт жёсткости печатных форм, вязких красок, как следствие, большей линиатуры растра; отсутствия краевого эффекта. Однако стремительное развитие флексографии фактически «съело» различия, и многие переходят на флексографское оборудование.

Раскатные валы в тигельных машинах поделены на секции, количество которых соответствует числу печатаемых цветов. Хранить валы следует в специально оборудованном месте, чтобы на них не попала грязьТак поступили в CCL Kontur: как подчеркнул генеральный директор Марат Батыркаев, «использование машин высокой печати стало нецелесообразным: у них уже нет тех неоспоримых преимуществ, что 3-4 года назад. Например, если линиатура 175 lpi раньше была для флексографии серьёзным испытанием, то теперь она успешно справляется с поставленной задачей». Высокая печать не собирается сдавать позиции без боя, по-прежнему оставаясь на ведущих ролях во многих производствах. Корректируется лишь сфера её применения. Изначально рассчитанные на длинные тиражи машины всё чаще используются для выпуска небольших объёмов высококачественной этикетки, позволяют выполнять работы любой сложности. Самые распространённые заказы — печать тканых ярлычков и этикеток с линиатурой 175 lpi.

В компании «Девятый вал Флексография» машина Taiyo используется наравне с флексографскими, печатают на ней преимущественно большие тиражи самоклеющихся этикеток. По словам главного технолога Виктора Сычёва, «высокая печать актуальна до сих пор. Флексография хоть и достигла выдающихся результатов, всё равно не дотягивает до уровня высокой печати. Достичь линиатуры 175 lpi на флексографском оборудовании можно лишь при использовании цифровых печатных форм. Аналоговые не обеспечат необходимого качества».

У технологии по-прежнему весомые козыри. «Приладка тиража быстрее, чем на флексомашинах (около 1500 циклов при полноцветной печати), и экономится большое количество материала, — утверждает начальник производства “Шамта” Зафар Розметов. — Самая быстрая приладка на тигельных устройствах, где формы монтируются на клише вне машины. Время изготовления небольших тиражей (до 2 км) также сопоставимо с флексографией. Средние скорости печати с учётом приладки, остановки машины, перезарядки рулонов отличаются незначительно».

Особенности высокой печати надо учитывать при разработке дизайна и приладке. В ротационных агрегатах вероятно возникновение повторов изображений (двоение, или дублирование). Причина — несовпадение радиусов печатных, раскатных и накатных валов. Другая проблема — эффект шаблонирования, когда, например, на одной половине формы размещена плашка, а вторая половина не задействована. После неполного снятия краски с красочных валиков остаток на них пропечатывается ещё раз. Не менее критична работа с вязкими красками, когда может не хватить времени на покрытие красочных валиков. Эти и другие особенности заставляют ответственно подходить к разработке дизайна при работе на машинах высокой печати.

Точность натяжения

Количество форм, закреплённых на талере в тигельных машинах, также зависит от количества цветов.Система контроля натяжения полотна— немаловажный аспект при выборе оборудования. В небольших машинах (Hong Fat, Shanghai Machinery и HD-4530LM от Hyun Trading) её вообще нет. В CDS 4-5-6 VAR предполагается ручная регулировка натяжения при помощи потенциометров.В тигельных устройствах Orthotec полотно протягивается за счёт вакуумного прижима к талеру при прохождении через секции. Устройство намотки устанавливается рядом с машиной, а натяжение регулируется механически с помощью набора валиков. Проходя через них, полотно образует петлю, равномерно наматываясь на приёмный вал.

Наиболее точно настраивается натяжение полотна при помощи серводвигателей. Частично оснащены сервоприводами ротационные машины CDS Italia, Labelmen, KPG, Taiyo, Hyun Trading HYP-270, где они установлены на узлах размотки и намотки. Контактирующее с центральным печатным цилиндром полотно не сдвигается, а расстояния между печатными секциями минимальны. Всё это позволяет ограничиться двумя серводвигателями.

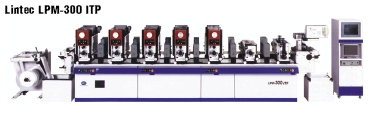

В полуротационных машинах линейного построения (LPM-300 IT и LPM-300 ITP от Lintec, Dolphin-300 6PU6HL от Hyun Trading, BSR30 и Artline300 от Bang Sung, Codimag, Gallus) необходимо корректировать натяжение между секциями. Решает проблему установка серводвигателей в каждой печатной секции.

В гибридных машинах Lintec с непрерывно-дискретной подачей натяжение полотна регулируется двумя парами контактирующих валов с прорезиненным покрытием и автономными приводами. Первая пара устанавливается перед печатными секциями (на узле размотки), вторая — после них (на узле намотки). Одновременно они обеспечивают дискретную подачу материала.

Главное — просушить

Качественное отверждение красок — одно из важнейших условий успешной печати. Поскольку машины высокой печати часто работают с УФ-отверждаемыми красками, производители стандартно или опционально оснащают их УФ-сушками. Эти краски завоевали популярность стойкостью красочного слоя к механическим воздействиям, высокой насыщенностью цвета, быстрым отверждением. Благодаря близким значениям вязкости, в машинах высокой печати можно использовать и офсетные УФ-краски.

Особенность машин CDS Italia — наличие контактирующего с запечатываемым полотном промежуточного цилиндра с резиновым покрытием, на который переносится краска с формных валов печатных секций В агрегатах Orthotec, Hong Fat, Hyun Trading и Shanghai Machinery, предусматривающих печать водными и спиртовыми красками, могут устанавливаться ИК- и воздушные тепловые сушильные устройства. Их место установки и количество играют важную роль. Полноцветная печать пойдёт лишь при их наличии между секциями. Машины CDS Italia допускают печать только многоцветных изображений, создаваемых нанесением красок в граничащих областях (впечатыванием на свободное место). При наличии валов охлаждения можно печатать по тянущимся материалам. В машинах Gallus и Taiyo они устанавливаются в каждое сушильное устройство. В планетарных Labelmen, HYP-270 от Hyun Trading и KPG охлаждающие валик и пластина монтируются за последней секцией. Охлаждение происходит за счёт циркуляции холодной воды или воздуха.

Для печати по плёнкам целесообразны ротационные машины, ибо для тигельных и полуротационных характерно более сильное растяжение полотна между печатными секциями.

KPG предлагает планетарную модель Tube Laminate 250 для печати по сложному тубному ламинату на основе фольги или полимера. Среди её особенностей — системы предварительного растяжения и разглаживания материала, УФ-сушки повышенной мощности. Аналогичные функции есть у машин Labelmen, HYP-270 от Hyun Trading и Taiyo.

Всё в одном

Одна из ключевых особенностей машин высокой печати — широкий выбор дополнительных печатных и отделочных модулей, существенно повышающий функциональность техники и порой являющийся решающим фактором при выборе оборудования.

Одна из типовых схем комплектации — установка секций флексографской или трафаретной печати. Первый вариант можно реализовать в машинах BSR30 и Artline300 от Bang Sung, Codimag, CDS Italia, Gallus, Dolphin-300 6PU6HL и HYP-270 от Hyun Trading, Labelmen, Lintec, CNC3022/FD5 от Orthotec, Tayio. Обычно подобный модуль используется для лакирования и дополнительно оснащается УФ-сушкой. Трафаретную секцию резонно устанавливать, если предполагается нанесение слоя кроющей белой краски, а также защитных, стираемых и других специальных лаков и красок. Это предусмотрено в устройствах CDS Italia, Codimag Viva 340, Gallus, KPG, Labelmen (модели PW-260R и PW-460R), Lintec и Taiyo.

В агрегатах CDS Italia трафаретный модуль может быть установлен первым или последним. В планетарных машинах KPG, Labelmen (модели PW-260R и PW-460R) и Taiyo его место строго определено — после печатного цилиндра. Однако наличие вспомогательных обводных валиков проводки полотна позволяет произвольно менять фактический порядок следования секций. Гибкое модульное построение линейных машин Codimag Viva 340 и Gallus даёт возможность устанавливать трафаретные секции на место любого печатного модуля. Наличие нескольких трафаретных модулей позволяет реализовывать разнообразные варианты нанесения красок.

Отделочные модули в машинах линейного построения монтируются двумя способами — на главной или отдельной станине. В первом случае в полуротационных Codimag и гибридных Lintec могут устанавливаться ротационные секции горячего тиснения, ламинирования, модули для производства защищённых этикеток. На отдельной станине (т. н. TDH-модуль у Lintec) монтируются секции плоского горячего тиснения, ламинирования, высечки, трафаретной УФ-печати, нумерации, программируемой перфорации. Быстрая замена модулей линейных секционных машин предоставляет широкие возможности при формировании уникальных производственных линий.

В силу механизма построения, лишь ротационные и полуротационные машины могут оснащаться модулями ротационной высечки. Среди таковых агрегаты BSR30 и Artline300 от Bang Sung, CDS Italia, Codimag, Gallus, Dolphin-300 и 6PU6HL от Hyun Trading, KPG, Labelmen, Taiyo, а также Lintec, способные работать в обоих режимах. Модули плоской высечки можно устанавливать в машины Codimag, Gallus, KPG, Labelmen, Lintec и Taiyo.

На многих машинах высокой печати устанавливаются датчики, отслеживающие длину этикетки по специальным меткамБлоками холодного тиснения оснащаются машины Codimag, CDS 4-5-6 VAR, Labelmen (модели PW-260R и PW-460R). Станки Orthotec могут оборудоваться многофункциональным модулем, в т. ч. выполняющим вышеназванную операцию. Монтаж устройства перфорации предусмотрен в машинах CDS, Gallus, HF-45S и HF-45M от Hong Fat, HD-4530LM от Hyun Trading, KPG.

В конце машины обычно размещают модули поперечной или продольной резки. Первый должно дополнять устройство приёмки листов (или, в целях экономии, обычная коробка, куда падают готовые оттиски).

Роднит высокую печать с офсетом и специальный тип печати — типоофсет. Главная особенность — формы высокой печати и промежуточный офсетный цилиндр. Применяется для получения высоких линиатур вплоть до 800 lpi и является стандартной особенностью машин CDS 4-5-6 VAR, опционально — машин Viva 340/420 Letterpress от Codimag.

Существенный плюс для машины — запечатка материала с двух сторон. В ярусных агрегатах это изначально реализуется за счёт особенностей построения. В других используется модуль переворота, опционально устанавливаемый в Codimag, HYP-270 от Hyun Trading, Labelmen, EuroFlex CID Film Press от KPG, CNC3022/FD5 от Orthotec, Taiyo. В машинах CDS Italia планетарного построения то же достигается за счёт дополнительного барабана.

Быстрота за счёт настройки

Один из главных показателей качества работы печатного производства — оперативность выполнения заказа. При малых тиражах она достигается не столько скоростью печати, сколько быстротой перехода с тиража на тираж, определяемой оперативностью замены красок, формы, валиков красочной группы.

Удобство настройки красочного аппарата тоже играет не последнюю роль. Подача краски регулируется зазором между красочным ножом и дукторным цилиндром в каждой красочной зоне. В машинах Lintec процесс автоматизирован. Система дистанционного управления в LPM-300 IT и LPM-300 ITP обеспечивает регулировку подачи краски в различные зоны. Упрощает работу с ней отображение информации на специальном экране. Сохранение настроек в памяти машины позволяет быстро настроиться на печать повторяющихся тиражей. Важная особенность машин BSR30 и Artline300 от Bang Sung, Codimag, Gallus, HYP-270 от Hyun Trading, KPG, Lintec, Orthotec и Taiyo— возможность оснащения функцией автоматической смывки чистящей жидкостью, подаваемой на вращающиеся красочные валики специальным насосом. В машинах BSR30 от Bang Sung, Codimag и Lintec можно быстро заменить формный вал, всегда останавливающийся в нулевой позиции.

Перспективы

Перспективы высокой печати в России пока туманны. Отказ ряда дистрибьюторов от поставок оборудования, безусловно, ударил по её престижу. Но несмотря на феерическое развитие флексографии, многие специалисты до сих пор считают машины высокой печати выгодным приобретением. По словам Розметова, нельзя упускать шанс получить высокое качество при низкой цене.

Не исключено, что кризис временный. Высокая печать успешно найдёт нишу на российском рынке, а азиатские производители займут опустевшее после ухода европейских коллег вакантное место. Для этого есть все основания, ибо современные сервоприводные машины высокой печати, оснащаемые огромным количеством дополнительных функций и модулей, работающие с красками высокой вязкости и жёсткими печатными формами, позволяют выполнять заказы почти любого уровня сложности и качества.

Автор выражает благодарность представителю CDS Italia в России, специалистам компаний «Вариант», «Высокая печать», «Гейдельберг-СНГ», «Новое решение», «Полиграфспектр», ГК «Терра-Принт», «ЭС-Принт», а также печатных производств CCL Kontur, «Девятый вал Флексография» и «Шамта».


Рулонные машины высокой печати
