List Mini A3

Теги: Publish

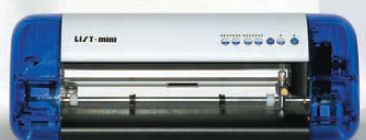

В сравнении с планшетными плоттерами и рулонными плоттерами больших форматов, List Mini компактен — это неоспоримое преимущество в ограниченном пространстве производственных помещений, особенно в оперативной полиграфии. Поэтому протяжная система подачи материала перестаёт выглядеть его слабым местом. Основной формат цифровой печати А3 перекрывается, эффективное поле резки по ширине составляет 290 мм. Так как система подачи материала протяжная, то его длина теоретически не ограничена, но в драйвере задаются два формата: A3 (297×420 мм) и A3Roll (297×2000 мм).

Конструкция плоттера схожа со струйным принтером. Там тоже печатающая головка закреплена на одной оси, а лист двигается перпендикулярно ей. К тому же List Mini оснащён чертёжным пером, роль которого исполняет закреплённый в держателе сменный стержень для шариковой ручки. Если вместо ножа в каретку установить перо, то плоттер вычертит контурные рисунки. Вычерчиватель позволяет делать лекала или портновские выкройки.

ПО

При установке на компьютер драйвера плоттера он добавляется к списку принтеров. На устройстве можно «печатать» из большинства редакторов векторной графики. Но рекомендуемое и протестированное приложение для List Mini — популярный в рекламных агентствах CorelDraw. Только надо учитывать нюансы. При резке букв текст должен быть преобразован в кривые. Толщина всех линий, по которым нужно резать, должна иметь атрибут «Сверхтонкий абрис», в терминологии CorelDraw это 0,076 мм. Если какая-то линия рисунка будет толще, плоттер её просто проигнорирует и не прорежет. Впрочем, при отправке файла на плоттер, в котором есть толстые линии, на экране компьютера всплывает окошко с предупреждением, что минимальная толщина линий для AutoCAD — 0,05 мм, для Illustrator — 0,03 мм, а для CorelDraw— thin (сверхтонкий абрис).

Управление выполняется с небольшого пульта на корпусе плоттера. Кнопки имеют двойное назначение в зависимости от того, в каком режиме находится устройство: рабочем или паузы

Производитель предупреждает, что Corel Draw и Illustrator не являются специальными программами для резки, поэтому в них нет специальных функций для компенсации острых углов, что может вызвать проблемы при резке определённых сюжетов. На деле, работа из указанных приложений не вызывает никаких проблем, по крайней мере, их не было выявлено за время тестирования.

ПО для работы поставляется вместе с плоттером. Программа рекомендуется для вырезания по напечатанному. В ней можно открыть файлы изображений (bmp, jpg, gif, tif), разместить на листе, а затем отправить его на печать, при этом будут автоматически печататься и метки, позволяющие использовать их для позиционирования листа в плоттере.

В поставляемую программу встроены инструменты для рисования кривых в векторном формате. Их можно построить вокруг размещённых на листе растровых изображений в отдельном слое. Так станет доступной контурная резка по напечатанному в той же системе отсчета. С этой программой плоттер легко использовать для изготовления сувенирной продукции, изделий из магнитного винила, мелкой «наружки».

Что и как режет

Плоттер работает практически с любым полиграфическим материалом за исключением толстого картона. Бумага до 300 г/м2, калька, крафт-бумага, плёнка, самоклейка, виниловая самоклеющаяся плёнка и тонкий магнитный винил для сувенирных магнитиков на холодильник.

Контурная резка вокруг печатного изображения весьма проста в техническом плане, но не очень удобна для оператора. Лист выравнивается вручную по двум сторонам, для этого на нём печатаются метки приводки (в поставляемом вместе с плоттером ПО генерируются автоматически). В каретке рядом с ножом установлен красный лазер (производитель называет его «лазерной указкой»), который включается во время позиционирования листа. Каретка челночно перемещается по своей оси, а оператор должен поймать момент, когда луч светодиода будет попадать в центр каждой из двух приводочных меток, и в этом положении закрепить лист. Такая ручная настройка может показаться сложной, но, думается, это лишь вопрос тренировки: со временем оператор приноровится и сразу будет попадать в метки. В любом случае, назвать эту систему недостатком у плоттера такого уровня и такой ценовой категории язык не поворачивается. Сложная оптическая система приводки увеличила бы его стоимость даже не вдвое, а в разы — модели с такой конструкцией стоят около 60-70 тыс. руб.

Крепление ножей очень удобно для быстрой их замены

При включении плоттер настраивается автоматически. Резка начинается с места расположения ножа. Параметры по умолчанию: давление на нож с наименьшим значением, скорость 100 мм/с (V3). Во время работы или передачи данных можно изменять их кнопками с панели управления. Скорость резки варьируется от 25 (V1) до 300 (V7) мм/с. С регулятором давления лучше быть поаккуратнее. У него также 7 уровней настройки в диапазоне 60–500 г. Как правило, давление следует увеличивать, когда затупляется нож. При работе с толстыми материалами давление также следует увеличивать, чтобы нож с большей силой врезался в лист.

Чем режет

List Mini рассчитан на ножи Roland. Стандартный нож имеет заточку в 45° и предназначен в первую очередь для резки плёнок толщиной примерно 80 мкм — тот самый Oracal, широко используемый в наружной рекламе и оформлении вывесок. Так как сама плёнка тонка, а подложка не должна прорезаться вовсе, угол заточки ножа в 45° оптимален для этого типа задача.

Ножи с заточкой 30-35° применяются для тонких и «трудных» плёнок 25-50 мкм: полиэфирных, металлизированных. При 60° нож острее и режет более толстые материалы. Поскольку точка соприкосновения острия ножа с материалом меньше, лучше вырезаются мелкие детали.

Сменные ножи стоят около 500-600 руб. (в зависимости от типа). Правильная эксплуатация продлит срок службы. Чем больше режущая часть ножа выходит из держателя, тем быстрее он затупится. Поэтому вылет ножа должен определяться толщиной разрезаемого материала и равняться ему. Нож дольше сохранится, если материал не будет прорезаться насквозь, например, при резке самоклеющейся пенки, когда подложка должна оставаться нетронутой. Влияет и величина давления на нож: лучше выбрать минимальное значение, а по мере затупления ножа увеличивать давление.

В зависимости от интенсивности резки, ресурса ножа хватает на 2–6 месяцев. Тупой нож нужно сразу менять, ведь качество резки резко ухудшается: могут не полностью прорезаться материал, задираться уголки, рваться тонкая бумага. Точить нож можно только при необходимости, но это требует сложного оборудования, и заточка сопоставима со стоимостью нового ножа.

Что ещё

Материал с подложкой, вроде самоклеющейся плёнки, прямо заправляется в плоттер. Если резка идёт насквозь, нужно использовать основу для закрепления материала. Это лист прозрачного гибкого пластика с нанесённой на поверхность координатной сеткой с шагом в 1 см. Благодаря остаточной липкости несохнущего клея на нём и происходит закрепление разрезаемого материал на поверхности листа. При резке бумаги частицы её пыли постепенно покрывают клеящую поверхность пластика, уменьшая его эффективность. Проблема решается просто: достаточно промыть лист в тёплой воде, и большая часть пыли уйдёт вместе с водой. Но и клеевой слой пострадает — несколько таких помывок, и от клея не останется и следа. Тут пригодится клей с похожими свойствами в аэрозольном баллончике (например, производства 3M). От его распыления поверхность пластика на некоторое время станет липкой, а следов клея на разрезаемом материале не останется. Но следует проявить осторожность, так как не всякий клей может оказаться безвредным: пользуясь неправильно подобранным клеем, есть риск повредить и сам пластик, и разрезаемый материал.

Производитель плоттера заботливо предусмотрел место для хранения не использующихся инструментов: ножа и вычерчивателя

В комплект поставки входят два листа пластика-основы. Это не только полезно, учитывая небольшую долговечность клея, но и крайне удобно в работе: пока один лист участвует в резке, на втором можно закрепить следующий лист материала. Производительность плоттера сильно повышается.

В List Mini реализован принцип простоты и достаточности. Несложная конструкция позволяет избегать технических проблем при эксплуатации. А отсутствие сложной электроники сделало устройство нечувствительным к статическому электричеству, которое неизбежно накапливается из-за перемещения материала в процессе резки. По информации сервисной службы, обращений по поводу этих моделей очень мало. Вопросы в основном возникают по взаимодействию плоттера с ПО и решаются очень быстро.

Благодарим за помощь в тестировании компанию «ТехноГрафика».


List Mini A3

Разработчик: List Mini
Рейтинг:  * * * * *
Заключение: цена гармонирует с функциональностью. Простой плоттер выполнит практически любую работу, доступную дорогим моделям. Дополнит оборудование салона оперативной печати.
Цена: 21 500 руб.
